置地式超细干粉自动灭火装置(固气转化型)

该产品为采用新型驱动技术——固态氮,装置启动噪声低、后座力小、可持续喷射灭火剂时间长。内部充装的超细干粉灭火剂无毒、无害,对人体皮肤、呼吸道无刺激;对被保护物品无腐蚀。同时装置采用小喷口及溅粉盘结构,充分发挥超细干粉灭火剂高效的灭火性能,喷射强度和可持续喷射时间明显高于国内外其他类型灭火装置,对被保护物品可以持续御制灭火和降温,使保护空间内无法形成二次火灾,灭火效能极高,多具联动时不会对保护物及建筑造成二次损害等特点。

本灭火装置应用场合广泛,可用于变电站、配电室、地下电缆隧道、电缆夹层、发电机房、地下液压站、档案室(库房)、计算机房、通讯机站、喷涂车间等工业和民用建筑消防。

可扑灭的火灾有:
A类火灾:如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。
B类火灾:如原油、重油、柴油、汽油、有机溶剂等可燃液体、可溶化固体火灾。
C类火灾:如煤气、天然气、乙炔等可燃气体火灾。
E类带电设备火灾:如机房、变电站、电缆隧道、电缆井沟等场所带电设备火灾。

二、技术参数
1.产品名称、型号
⑴.名称:干粉灭火装置
⑵.型号:FFZ-ACT8-L/C 、FFZ-ACT10-L/C
⑶.俗称:侧喷-8、侧喷-10

2.规格
● 规格尺寸:
高度(包括支架):450 mm;宽度(包括支架):317 mm;长度:419 mm(喷口加长)
● 灭火剂质量:8kg、10kg
● 总质量:16kg、20kg
● 安装形式:落地、墙壁或悬挂安装
● 喷射距离:≤16m

3.技术性能
● 点火元件:2个
● 启动电流:≥0.6A(单个点火元件)
● 启动电压:≤24V
● 电阻:2.1Ω-3.5Ω(单个点火元件)
● 安全电流:检查电路的安全电流小于150 mA。
● 启动方式:由电流脉冲引发动作,电脉冲可以通过如下方式产生:
火报警灾控制器
手动启动按钮
独立的信号启动器

4.灭火性能
⑴.  悬挂安装,喷嘴向下时,扑灭A、B类火灾全淹没保护空间大于80m³:
 悬挂安装:喷嘴中心线与水平面带倾斜角、有“盲区”的局部灭火情况,A类火:

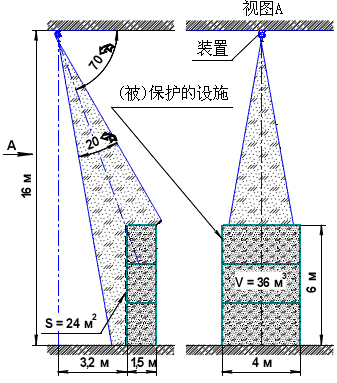

在图-2中给出了灭火高度16m的带盲区(以架子为例)的灭火示意图。如果减小装置的安装高度或者改变它的倾斜角度,被保护对象尺寸(大小)的计算以及被保护面积和体积的计算都应该根据如下数据进行:
雾状粉末射流的喷射角度等于20o;
在高度上,在喷射流与受保护对象的交叉区域,受保护对象应该比喷射流直线长度小15%;
受保护对象的宽度不应该大于4m;

受保护对象的深度应该不超过2m,这时(被)保护体积不应该大于36m3。

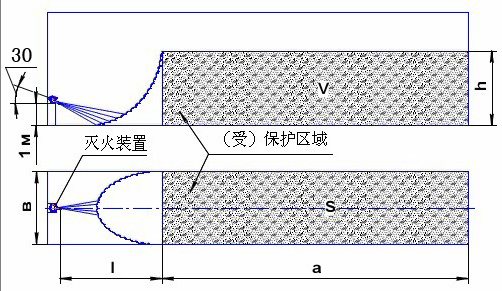

⑵. 侧喷:安装在房间或者管道里、距离地面1m高度、装置中心线与水平面的倾斜角为30o、装置的喷嘴朝下:

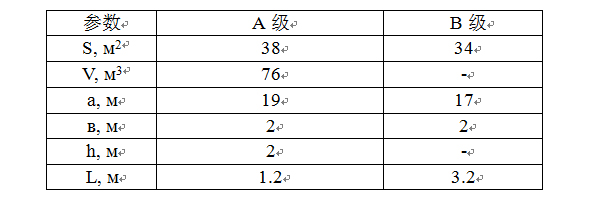

表1  装置的灭火参数(见图-3)

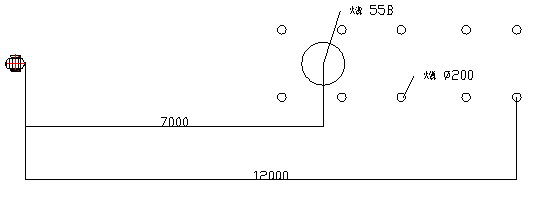

侧喷:安装在距离地面高度1m、装置中轴线与水平面倾斜角为15o、喷嘴朝下,装置的局部灭火性能,B类火(面积灭火):


三、灭火装置构成和原理
1.结构

装置(见图-4)由以下部分组成:罐体,在它里面充满了灭火剂和驱动装置以及二个电启动器。在罐体上有灭火剂喷粉口、灭火剂从罐内射出,喷粉口的出孔由膜片覆盖。安装架用于将模块固定到地板、天花板或墙壁上。


2.工作原理:
 电启动器收到信号启动器或手动/联动控制装置的脉冲电信号后,驱动装置内固体物质气化开始产生大量气体,罐体气压急剧增长,喷粉口内隔膜破裂,开始喷射灭火剂。

四、安全措施
1.使用本装置的人员必须学习本手册内容而且遵守它的要求。
2.不允许:
将装置放在加热器近旁;
大气降水(雨雪霜雹等)、阳光直射、侵蚀性介质、潮气等作用;
冲击装置壳体或者冷气源;
从高于1.5m的地方跌落;
解体本装置,按照本手册进行技术保养的除外;
在壳体出现损坏情况下(凹陷、裂纹、贯穿性孔洞)继续使用本装置。
3.在装置接通电源之前,每一个电启动器的引线的末端必需拧绞至少两匝,使其闭合,并加封。被拧绞在一起的应该是同色的一对导线。如果导线的绝缘层有3种颜色,那么被拧绞在一起的应该是2个同色的导线,剩下的2根导线拧在一起。安装时,必须在接通地线后方可连接装置。系统连接时,必须与电源断开,先铺设电源线,后接通装置。安装过程中,必须遵守相关要求以确保用电安全。注:连接导线应做防火保护!
4.如果将装置与补充的设备连接,则必须在切断此设备电源情况下才可进行安装操作。
5.火灾信号线路和弱电流线路必须与所有的动力(强)电流、照明用电缆和电线分开,单独铺设,间距不得小于0.5m。
6.装置的电启动器线路完整性检测电流不应该超过0.15A。
7.装置的填装灭火剂、再次填装超细干粉灭火剂、鉴定或者技术保养等必须在制造厂或者持有国家消防部门许可证、允许从事此项工作的消防器材维修站进行。
8.在使用中若发现有缺陷(凹陷、裂纹、贯穿性孔洞)或者使用期满应该将装置送回制造厂以备废物利用。
9.本装置具有防火、防爆安全性。
10.超细干粉灭火剂对身体和衣物无害,不会损坏财物,容易清除。灭火剂的废物利用应该遵照相关的规定执行。

11.装置只能固定在承重结构上,该结构禁得住灭火粉末喷射时刻的冲击载荷,具体地,可把装置固定在建筑物的基础或者金属结构上,再把此金属结构用直径不小于M12的锚栓固定到建筑物的基础上。使用M12螺栓或者锚栓将装置固定到承重结构的表面。用以固定装置的承重结构,应该禁得住灭火粉末喷射时刻的冲击载荷为1200N。


五、 产品安装
1.将装置从包装中取出,目视检查壳体和膜片的完整性。
2.将装置固定到地板、天花板、墙壁或者其它承重表面上。用于固定装置的安装架的孔的方位如图-5。

3.对于落地式装置,如果在天花板(顶棚)上存在凸出的梁,那么,装置应该安装在粱下方并使得喷出的粉末射流能够到达樑。
4.对于侧喷式装置,按照喷嘴中心与保护对象的朝向确定好支架应有的角度,然后使用M10的螺母固定。保证装置喷嘴朝下,装置可以从水平到垂直方向的任意角度安装。
5.连接装置和安装架,用螺母将它们连接、固定。
6.将电启动器的导线分别接入电源的正负极来完成装置的连接。同一个电启动器的导线应该是同色的。如果导线有3种颜色,那么与一个启动器连接的应该是同色的导线,而与另外一个启动器接通的是剩下的两个不同颜色的导线。注:必须在接通地线后方可连接灭火装置。

六、 技术保养
1.装置在使用寿期内不需要进行专门的技术保养。每个季度进行一次外观检查,包括检查喷嘴处的膜片的完整性、和装置的接地情况。在膜片完整性有损坏时(损坏、刺孔、裂纹),装置需要更换。
2.装置动作后再次填装超细干粉的工作必须在制造厂或者专门批准的换装服务站进行。
3.在再次填装超细干粉或者组装已经使用过的装置时,必须使用满足技术条件的冷气源、橡胶垫圈和安装符合标准规定的用于喷嘴的膜片。
4.在本说明书中标注检验和再次装填的记录(见附件A)。

七、存放和运输
1.装置的存放和运输必须符合相关规定的条件。
2.运输带有制造厂包装的装置,允许在零下-50℃~+50℃范围内,以任何运输方式。
3.在存放和运输装置的过程中应该保证使其避免机械损伤、阳光直射、潮气以及侵蚀性介质的作用。

八、质量保证
1.制造厂在用户遵守使用、运输和存放条件的情况下保证装置符合GA602-2006的要求并适于运行。
2.装置的保修期自出售之日起12个月。
3.在如下情况下,制造厂不承担责任:
装置的所有人不遵守使用手册的规定;
装置在存放和运输中存在疏忽;
丢失合格证;
在非制造厂进行了如第七章第2条中的技术鉴定、再次填料操作;
自装置被制造厂技术检查部门验收起算,装置超过其使用期限的。

注意:安装及检修过程中不得带电操作!
